朋友：你是做瓷磚的嗎？
我：有一定了解。
朋友：我想買800*800的20塊錢左右一片，能貼出100塊的瓷磚的效果，最好是超級(jí)耐磨、劃不壞的瓷磚。
我：你剛才問(wèn)我什么？
朋友：我想買800*800的20塊錢左右一片，能貼出100塊錢瓷磚的效果，最好是超級(jí)耐磨、劃不壞的瓷磚。
我：不是這句，上一句問(wèn)什么？
朋友：你是做瓷磚的嗎？
我：不懂。

上面的段子很多人聽說(shuō)過(guò)。在絕大部分情況下，一分錢一分貨是鐵律。不要有僥幸心理，要不然上當(dāng)就是自己。

全拋釉、拋光磚、仿古磚、大理石瓷磚、內(nèi)墻磚、微晶石、亞光磚、拋晶磚、?；u……相信很多老鐵剛開始買瓷磚的時(shí)候，會(huì)比較茫然。所以不花點(diǎn)功夫去了解，絕對(duì)是睜眼瞎，有時(shí)從業(yè)者也分不清楚。

從生產(chǎn)過(guò)程開始，分析不同瓷磚的分類和優(yōu)缺點(diǎn)，盡量說(shuō)得簡(jiǎn)單好理解。

1、從土到坯，是所有磚都要走的路

瓷磚原料是特有的陶瓷粘土及石英、長(zhǎng)石等，要經(jīng)過(guò)一系列加工流程才能制成磚坯。

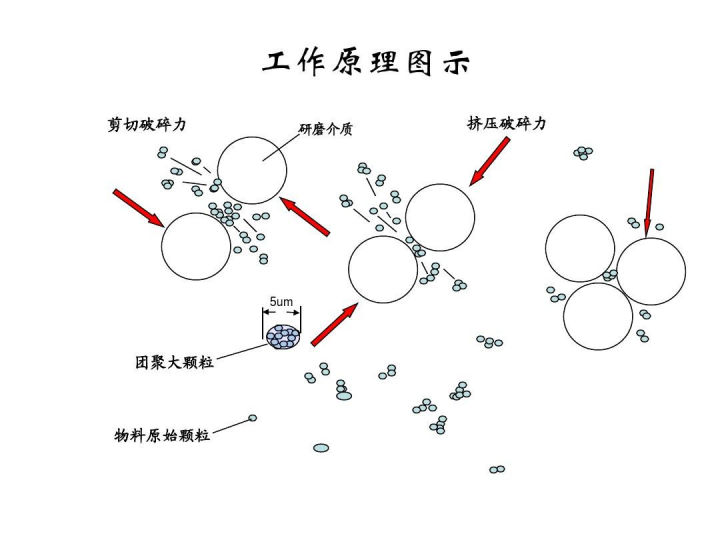

球磨環(huán)節(jié)是為了把原料磨成均勻的細(xì)顆粒（直徑只有頭發(fā)絲1/3）。

壓制環(huán)節(jié)主要是靠壓機(jī)把粉料壓成磚坯。壓機(jī)的噸位直接決定了瓷磚的密度和硬度。

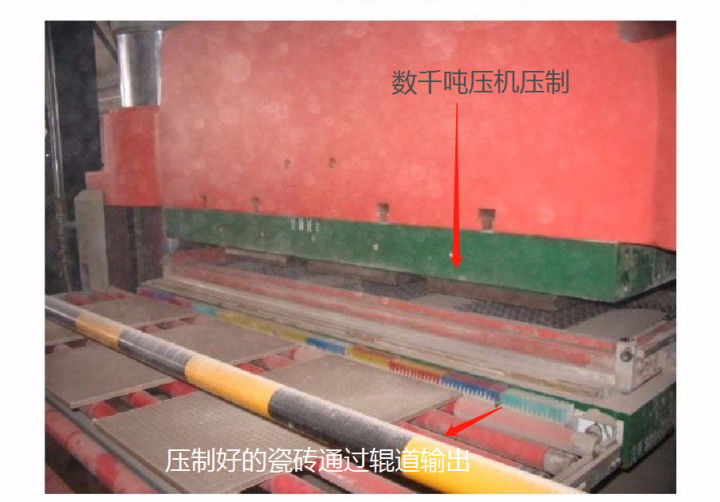

壓制磚坯

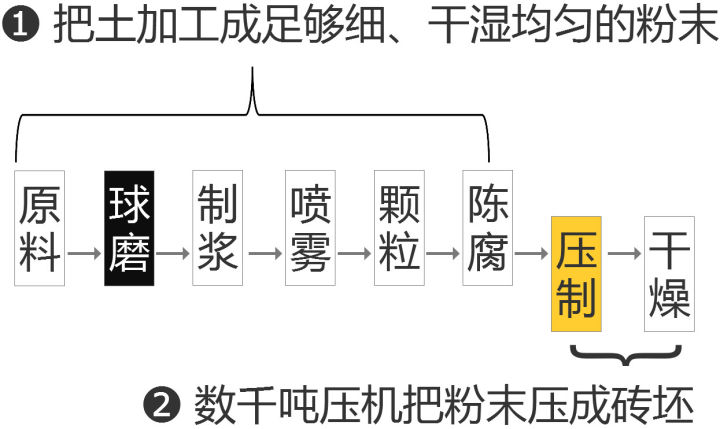

各個(gè)環(huán)節(jié)的主要作用大概是：

磚坯通過(guò)施釉增加色彩，高溫?zé)坪竽ミ?，就是成品了?

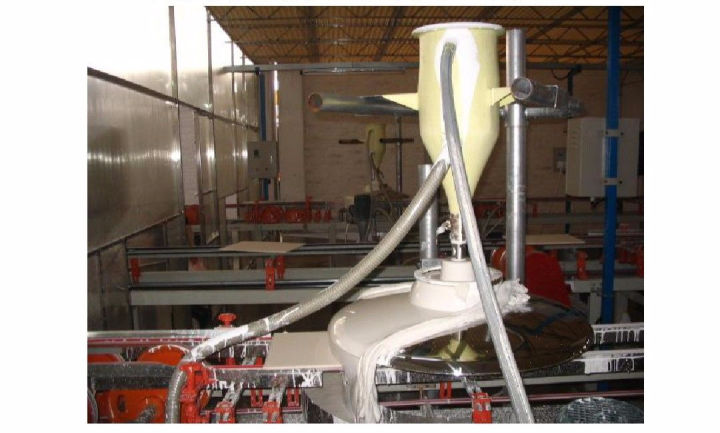

施釉：瓷磚穿過(guò)釉料（鐘罩淋釉）

2、瓷片是不是瓷磚？

這是一個(gè)很多裝修小白容易迷糊的問(wèn)題。先說(shuō)結(jié)論：瓷片是陶質(zhì)磚不是瓷質(zhì)磚，相對(duì)瓷質(zhì)磚容易吸水，硬度和使用耐久度要低。陶吸水大，瓷基本不吸水。

國(guó)標(biāo)把吸水率（E）＞10%的稱為陶質(zhì)磚，吸水率（E）≤0.5%的則是瓷質(zhì)磚→也叫玻化磚，在0.5%~10%之間的是炻（shi），又叫半瓷。

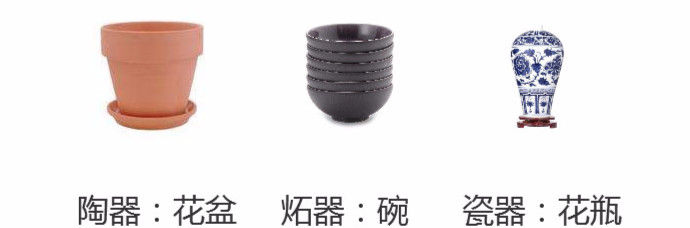

陶→炻（半瓷）→瓷，類似花盆→碗→花瓶。

主要原理：陶和瓷制作過(guò)程類似，但原料和燒制溫度不同，造成成品在硬度和吸水率上不同。

陶的原料多是低硅低鋁高鐵的粘土，燒制溫度一般在1000℃以下，吸水率高；
瓷的原料是高硅高鋁低鐵或高硅高鋁高鐵的瓷土，可以1200℃以上高溫?zé)?，?；潭雀撸?，吸水率更低?br /> 可以簡(jiǎn)單理解為：陶=陶土、粘土+1000℃以下的溫度瓷=瓷土、高嶺土+1200℃以上的溫度。

那么作為陶制磚的瓷片是不是不好？并不是。

瓷片的陶制坯體吸水率高，易于上墻鋪貼，成本低，所以被廣泛用于廚衛(wèi)墻面，所以瓷片一直被代稱為內(nèi)墻磚。

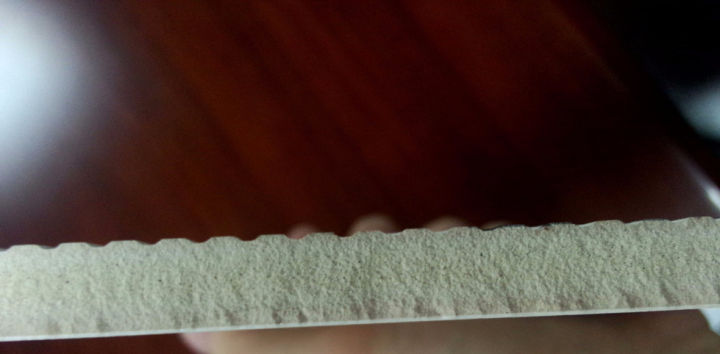

瓷片孔隙大，吸水率高

通常瓷片尺寸相對(duì)要小些（300*600），而咱們大多數(shù)家庭的廚衛(wèi)面積一般也不會(huì)太大，用小尺寸比較容易鋪貼，損耗小。

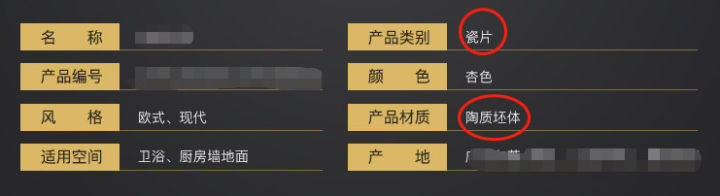

那商家會(huì)不會(huì)把瓷片當(dāng)做瓷磚來(lái)忽悠人？正規(guī)商家不會(huì)的，網(wǎng)上的商家一般也會(huì)標(biāo)記清楚。

瓷片的特點(diǎn)非常明顯，易于鑒別。瓷片吸水大，在磚背面倒上水，水快速散開被吸收，吸水率10%以內(nèi)的瓷片比較好。

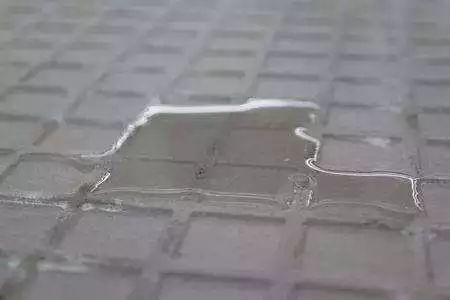

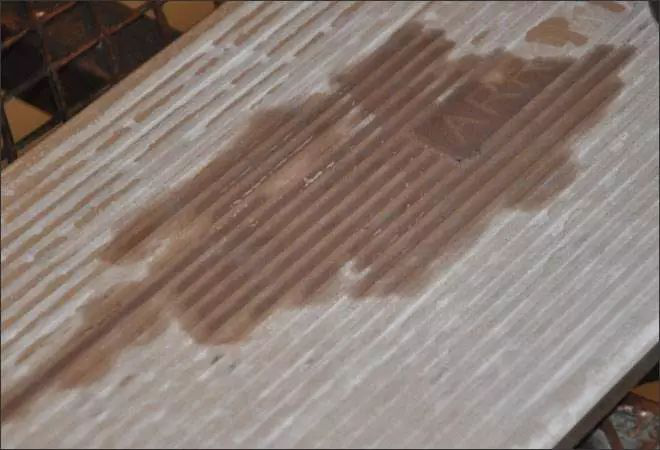

吸水的瓷片

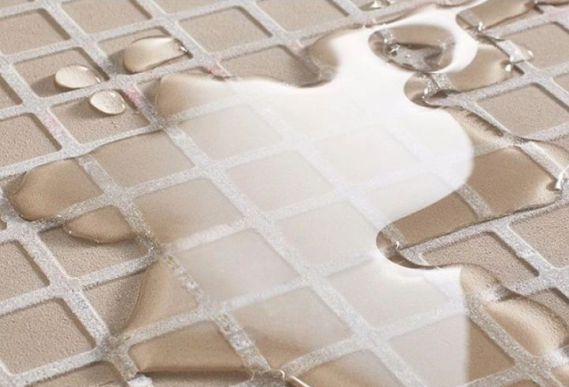

不吸水的瓷磚

需要注意的是，瓷片施工時(shí)需要先泡水。

吸飽水，在水泥貼上墻之后，瓷片就不會(huì)吸取水泥里面的水分了，貼得更牢，避免脫落。

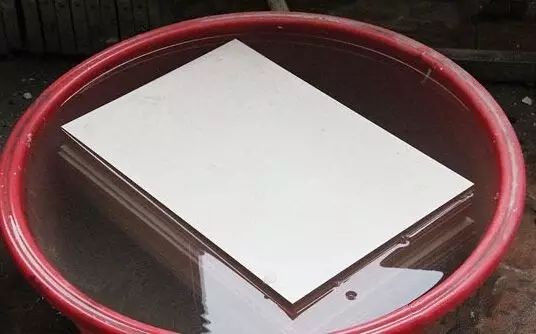

瓷片泡澡

這道工序適合吸水率高的瓷磚，吸水率低的就不需要，因?yàn)槲涣硕嗌偎１热缧∮?/span>1%吸水率的加工磚，就不需要泡水。

3、拋光磚

拋光磚、拋釉磚、仿古磚、瓷片是比較常規(guī)的瓷磚分類。

某品牌官網(wǎng)的瓷磚分類

但有的商家也會(huì)把拋光磚等同為?；u，如某Top5的瓷磚品牌，官網(wǎng)分類中只有?；u，沒(méi)有拋光磚：

那拋光磚就是玻化磚么？

百度百科說(shuō)“?；u是瓷質(zhì)拋光磚的俗稱”，錯(cuò)。 拋光磚不完全等同于?；u，對(duì)。

按《建筑衛(wèi)生陶瓷分類和術(shù)語(yǔ)》中規(guī)定，拋光磚是經(jīng)過(guò)機(jī)械研磨、拋光表面呈鏡面光澤的陶瓷磚。 ?；u≈瓷質(zhì)磚，指的是吸水率的磚。比吸水率高的半瓷磚（炻質(zhì)磚）、陶質(zhì)磚更硬，更耐磨。

玻化磚是商家為了與最早的耐磨磚做區(qū)分產(chǎn)生的叫法，確實(shí)是個(gè)俗稱，是指磚體經(jīng)高溫?zé)珊蟪尸F(xiàn)?；Ч拇纱u，特點(diǎn)是磚體致密度高，硬度和耐磨性能好，吸水率極低。

現(xiàn)在有些?；u的吸水率做到0.1%，千分之一，商家直接把這種拋光磚叫?；u了。

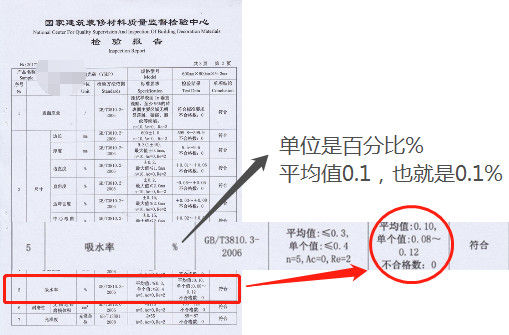

某品牌的拋光磚吸水率檢測(cè)報(bào)告

吸水率0.01%的拋光磚

結(jié)論：?；u和拋光磚是瓷磚兩種不同的分類方法，?；u是指磚身、拋光磚是指磚面，兩者有交集，如果?；u經(jīng)過(guò)拋光，就成為了拋光磚。

瓷磚拋光

有粗刨、精拋、軟拋、硬拋等不同拋光方式。

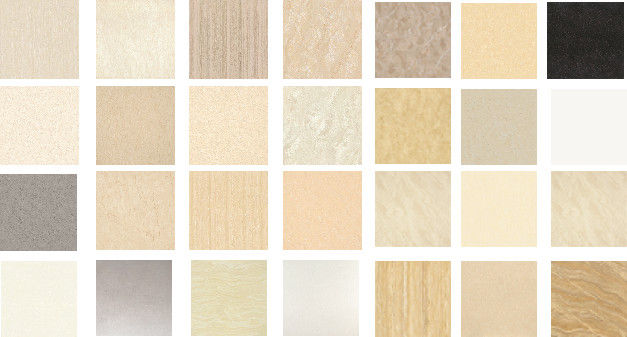

拋光磚在色彩工藝方面的不同，又細(xì)分成滲花拋光磚、微粉拋光磚、幻彩拋光磚等等。

滲花磚：多印花、淋助滲劑工序

微粉石：多微粉研磨、二次布料工序

幻彩磚：采用多管式定量布料系統(tǒng)，也有叫多管布料磚的。

滲花磚是往磚坯里滲顏色，依靠坯體對(duì)滲花釉的吸附，通過(guò)滲透劑等，滲入到坯體內(nèi)部，可達(dá)2mm，所以磚面花紋圖案特別耐磨。

缺點(diǎn)是圖案清晰度和拋光深度互相制約。目前多采取柔拋，拋光面比較淺。

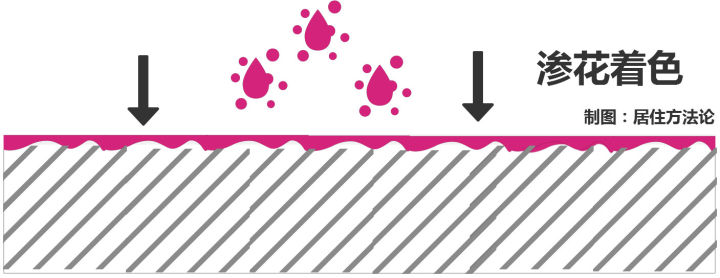

滲花磚示意

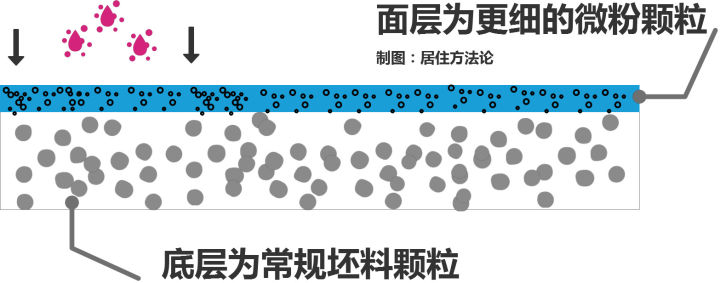

微粉石，表面額外加一層3-4mm厚的更細(xì)的粉料層，經(jīng)過(guò)數(shù)千噸位的壓機(jī)與底坯壓制在一起（更細(xì)膩耐磨）。

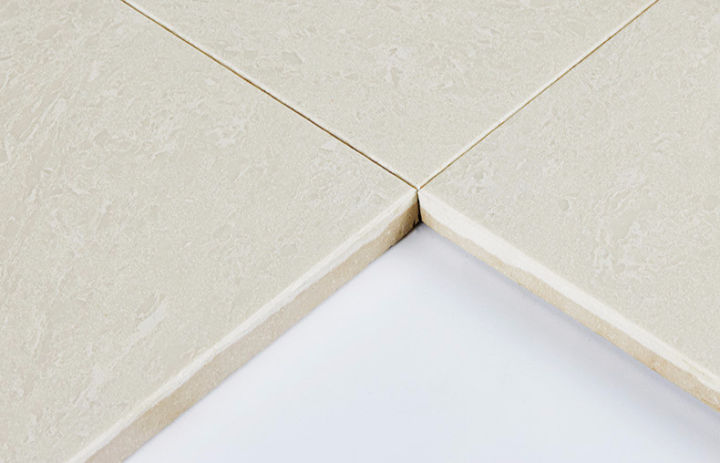

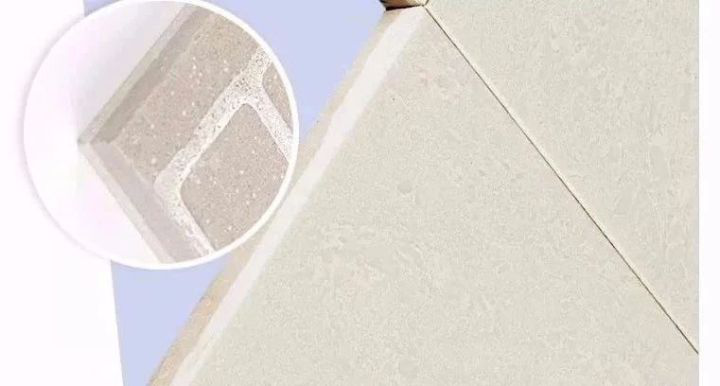

可以清晰地看出底、面分2層

還有聚晶微粉，面層微粉料中加入晶體熔塊，經(jīng)高溫?zé)芍笤诖纱u表面產(chǎn)生晶狀粿粒，視覺(jué)效果更好。

聚晶微粉拋光磚

而幻彩磚的主要特點(diǎn)是多管布料，用多個(gè)管導(dǎo)入不同的色料到磚坯粉料上，再壓制。

早期拋光磚拋光之后表面氣孔的暴露，很容易導(dǎo)致兩個(gè)問(wèn)題：吸污和光澤度差。

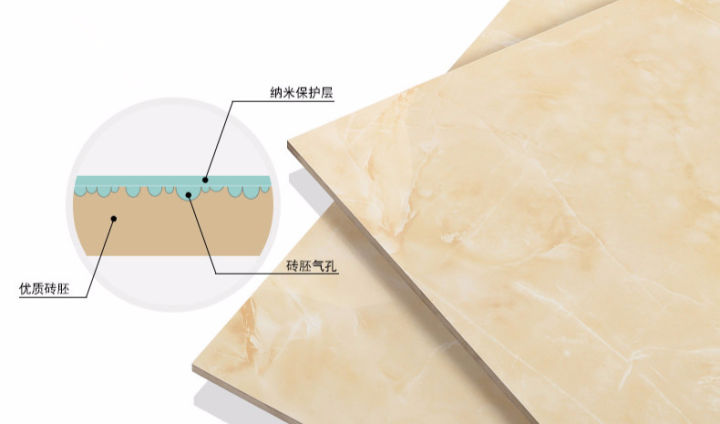

后來(lái)又發(fā)展了“超潔亮”的工藝技術(shù)，就是在磚表面形成一層納米級(jí)保護(hù)層，提升拋光磚的防污性能。

拋光磚的微粉、聚晶、多管布料、超潔亮等工藝，本質(zhì)上追求的是花色（好看）、防污（耐臟）。

拋光磚現(xiàn)在有個(gè)別稱一一工程磚。原因也是工藝簡(jiǎn)單，規(guī)?；a(chǎn)成本較低，光亮和花色符合國(guó)人審美。

拋光磚比較突出的特點(diǎn)就是耐造。

還防滑，特別是剛拖了地有點(diǎn)兒水的時(shí)候更防滑。為什么呢？

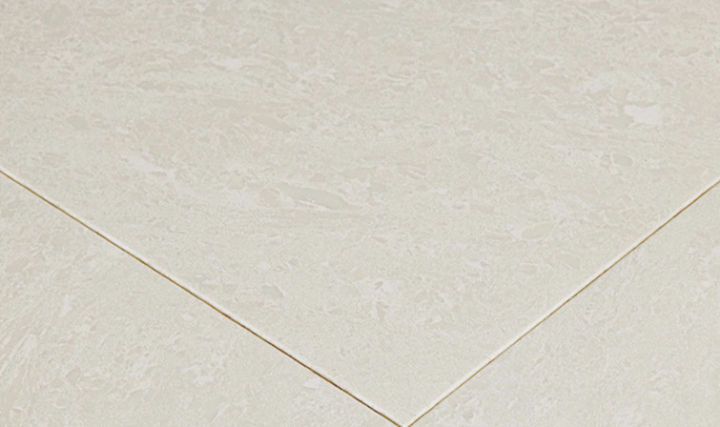

正常情況下，你看到的拋光磚是這樣的：

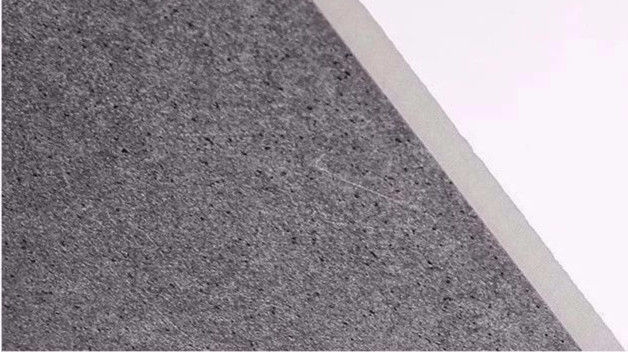

實(shí)際上，放大看，拋光磚表面差不多是這樣的，當(dāng)然小坑會(huì)更均勻：

拋光磚表面有很多毛細(xì)孔洞（因?yàn)楸举|(zhì)上是像奶粉一樣的顆粒擠壓在一起的，肯定會(huì)有一小空隙）。

拖地時(shí)，水會(huì)填滿這些小孔，鞋底踩在磚上，壓力會(huì)瞬間把小孔里的水?dāng)D出，造成了真空吸盤的效果，所以剛拖了地會(huì)有澀腳的感覺(jué)。

吸盤效果

4、仿古磚

仿古磚與拋光磚的生產(chǎn)不同在于：仿古磚更追求色彩圖案，增加了施釉等工序，屬于釉面磚。

仿古磚在施釉方式上噴釉、淋釉或兩者結(jié)合，印花上平面印花、輥筒印花、膠輥印花、噴墨或互相結(jié)合。

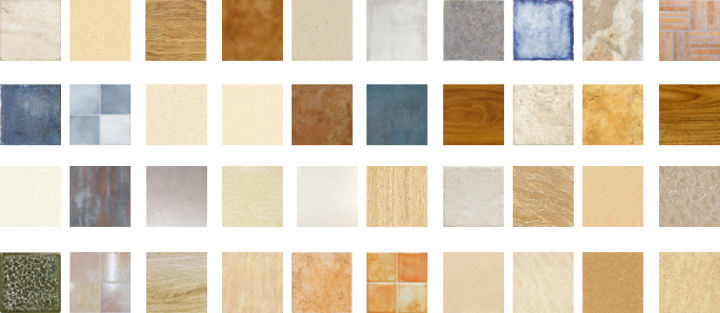

各種仿古磚

圖案以仿木，仿石材、仿皮革為主；也有仿植物花草、仿幾何圖案、紡織物、仿墻紙、仿金屬等。

傳統(tǒng)的仿古磚色調(diào)以米黃、土黃的暖色調(diào)為主色調(diào)，近幾年又發(fā)展了現(xiàn)代仿古磚的概念，以灰色、黑色冷色調(diào)為主色調(diào)。

為了使仿古磚達(dá)到自然流暢的裝飾效果，各種新型布料技術(shù)和雙壓機(jī)技術(shù)都得到了應(yīng)用，如多管布料、二次布料、多色干粉布料等。

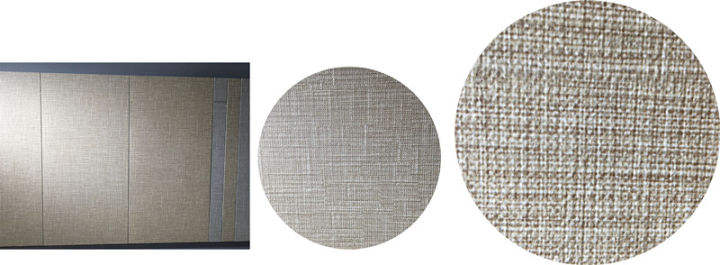

布紋仿古磚

仿古磚的磚體介于瓷片和拋光磚之間，有半瓷質(zhì)的(吸水率0.5～10%)，發(fā)展趨勢(shì)以瓷質(zhì)為主(吸水率≤0.5%)。

主要原因：仿古磚是釉面磚，釉面磚都涉及一個(gè)技術(shù)問(wèn)題，即坯、釉結(jié)合的問(wèn)題，為避免龜裂，坯體吸水率就得少，就導(dǎo)致瓷質(zhì)磚的比例越來(lái)越大（就是商家愛(ài)說(shuō)的瓷質(zhì)磚吸水率少，所以硬，所以好）。

為了增強(qiáng)仿古磚的釉面防污、耐磨性能，還會(huì)在凹凸的面上噴上一層耐磨的透明釉。

仿古磚多為亞光磚，也有柔拋，柔拋是介于啞光和拋光之間的，比啞光多些光澤度，又不像拋光磚那么亮。

5、全拋釉

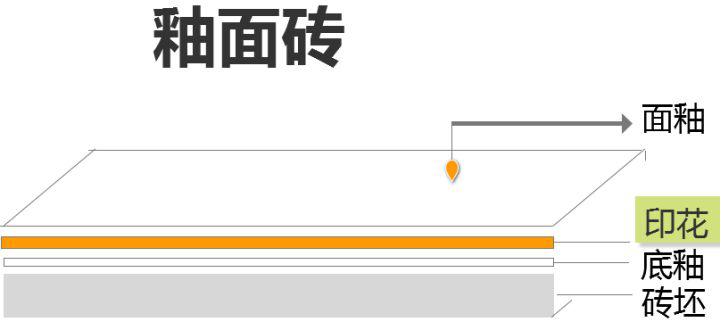

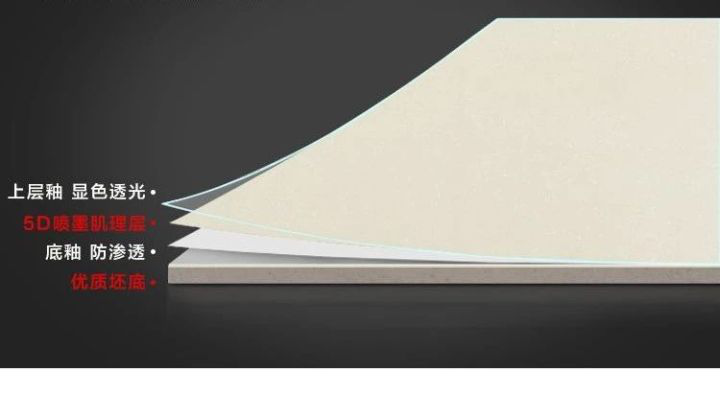

全拋釉磚在亞光釉上印花（或底釉上印花再上一層亞光釉），最后上一層透明釉或透明干粒，燒成后再拋光。

底釉起保護(hù)防滲作用，避免顏料滲入磚坯，影響清晰度和質(zhì)感；

面釉像一層透明的玻璃，可封閉磚面，起防污耐磨作用。

全拋釉結(jié)合了拋光磚的光亮、釉面磚的花好看和耐臟，缺點(diǎn)就是不如拋光磚耐磨，還貴。

還有一點(diǎn)，全拋釉表層透明釉只有0.5-1mm，所以通常是軟拋（拋頭是軟的），表面會(huì)有很細(xì)微的凹凸不平。

超平釉是全拋釉的升級(jí)版，表層透明釉2-3mm，用硬拋磨具進(jìn)行拋光，磚面更平，解決了全拋釉的水波紋缺陷。

右側(cè)為有水波紋的全拋釉

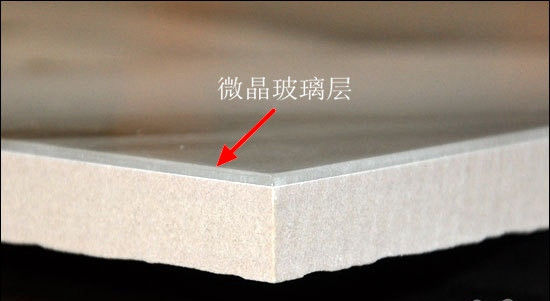

微晶石（微晶玻璃復(fù)合板材），瓷磚表面是3—5mm的微晶玻璃，好看、不耐磨、貴。跟拋晶磚、超晶石等適合做純裝飾，多用在客廳背景墻及KTV、別墅等。

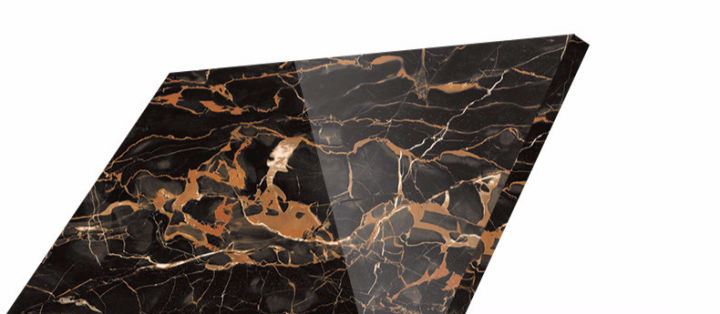

微晶石

瓷拋磚（也叫全拋瓷）可以理解為全拋釉的釉面改為了瓷質(zhì)面。

拋釉磚：坯體+面(底)釉+墨水、色釉+透明釉(效果釉) ；

瓷拋磚：坯體+精細(xì)粉料、滲透墨水(效果釉)、助滲劑。

拋光階段拋釉磚是拋透明釉，瓷拋磚是拋燒成后的瓷質(zhì)層。瓷拋磚的精細(xì)粉料在經(jīng)過(guò)高溫?zé)Y(jié)后形成致密瓷質(zhì)層，耐磨和耐腐蝕比拋釉磚好。

采用了噴墨滲花技術(shù)的瓷拋磚，花色可以滲透到磚里，從側(cè)面看，花紋是與磚體一致的。

拋光磚耐磨但花色少→釉面磚花色多但不耐磨→瓷拋磚比拋光磚花色多，比釉面磚耐磨。

6、大理石瓷磚

大理石瓷磚嚴(yán)謹(jǐn)點(diǎn)應(yīng)該叫“仿大理石瓷磚”，在制作工藝上類似于全拋釉或瓷拋磚，主要仿天然大理石的紋理、質(zhì)感。

石材比磚好看有逼格，所以商家努力把概念往大理石、石材方向靠。

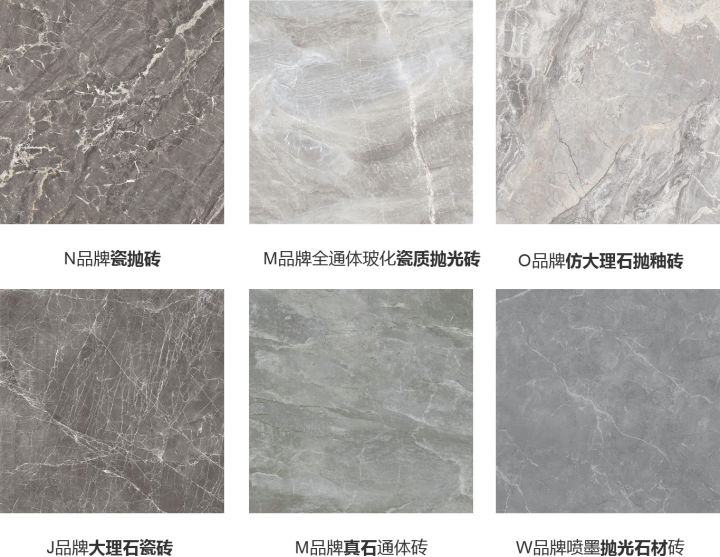

在仿大理石花紋的情況下，大理石瓷磚、瓷拋磚、真石、原石、瓷拋石其實(shí)差不多。

現(xiàn)在的通體大理石瓷磚，磚胚也帶有紋理（≈瓷拋磚），屬于高仿，更適合二次加工。

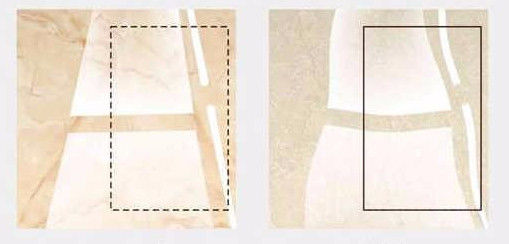

因?yàn)殇佂甏u，都是只看瓷磚正面，看不到背面和側(cè)面。所以我們?cè)谶x購(gòu)時(shí)，關(guān)注點(diǎn)應(yīng)更多放在正面紋理的清晰度和大面積情況下的不重復(fù)率，這樣才對(duì)得起多花的錢。

通過(guò)百度指數(shù)看，仿古磚、大理石瓷磚最近一年受關(guān)注比較高。

7、簡(jiǎn)單總結(jié)

從幾個(gè)日常維度，簡(jiǎn)單聊聊選瓷磚的參數(shù)。

①防滑

家里有老人孩子，更關(guān)注瓷磚的防滑效果。很多情況下，瓷磚的防滑性能和光澤度、防污力是矛盾的。

比如拋光磚，本身表面有細(xì)小的孔洞，具有比較好的防滑性能，但是同樣因?yàn)檫@些孔洞，會(huì)導(dǎo)致滲污的情況。很多廠家會(huì)做超潔亮的工藝，做一層納米防污，減少了細(xì)小的孔洞，但是防滑能力也受影響了。

比如全拋釉，好看，但表面的釉層比較光滑，大大減少了摩擦阻力，所以影響了防滑效果。

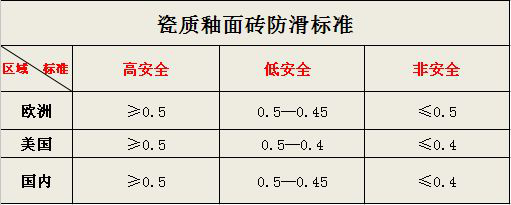

因此就需要在顏值和安全上進(jìn)行權(quán)衡取舍。一般情況下，防滑系數(shù)在0.5以上的都屬于可選。

防滑能力方面：沒(méi)有拋光的通體磚（容易臟，不好看）＞仿古磚（好看）＞拋光磚（亮）＞全拋釉（好看，亮）。

②耐臟

也就是看誰(shuí)的表面毛孔細(xì)或者沒(méi)毛孔。這個(gè)不建議作為重要選擇指標(biāo)，第一使用場(chǎng)景上現(xiàn)在家庭普遍都是非常注意保持的，第二臟了也有很多招能及時(shí)清洗干凈。

防滲污能力方面：拋釉磚＞仿古磚＞拋光磚＞不拋光的通體磚（一般公共場(chǎng)所用）。

③光澤

并不是越亮越好，不同瓷磚的表層的釉面和拋光，決定了光澤度。

也可以簡(jiǎn)單理解為全拋→亮光（如拋光磚、全拋釉），半拋→亞光（如仿古磚）。

20°以下稱為亞光，色調(diào)偏暗；20°～70°之間稱為柔光（據(jù)說(shuō)比較適合人的視覺(jué)）；80°以上為亮光（據(jù)說(shuō)有光污染）。

＜20°，多數(shù)暖色調(diào)仿古磚，因此也被成為亞光磚；

10°~55°，冷灰色調(diào)的現(xiàn)代仿古磚；

＞55°，一般是拋光磚的國(guó)標(biāo)最低要求，很多拋光磚做到80°以上。

家里采光如果不好，選光澤度高一些的瓷磚。

④耐磨

就是瓷磚別輕易被刮花。

對(duì)于有釉磚和無(wú)釉磚，標(biāo)準(zhǔn)要求不一樣。有釉磚要求的是耐磨度，無(wú)釉磚要求的是耐磨深度。

先說(shuō)有釉磚-耐磨度。

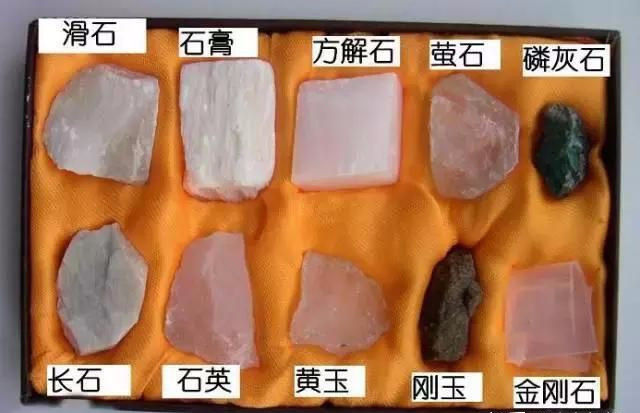

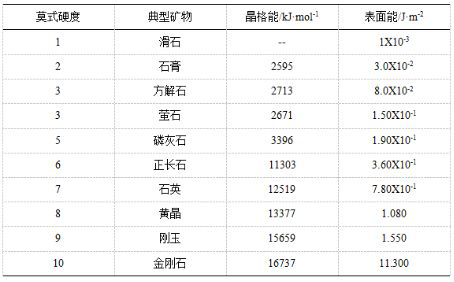

1822年，Friedrich mohs提出用10種礦物來(lái)衡量世界上最硬的和最軟的物體，這就是所謂的莫氏硬度計(jì)。

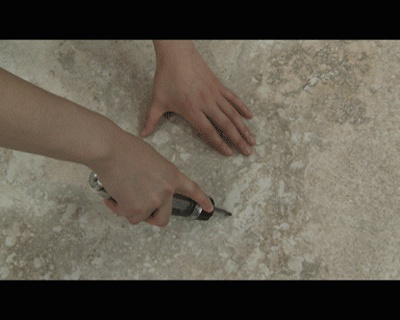

很多時(shí)候你會(huì)見(jiàn)拿刀子刮瓷磚來(lái)證明磚耐磨，其實(shí)普通刀子的莫氏硬度只有5.5，沙子對(duì)瓷磚的傷害都比刀子厲害。

用來(lái)檢驗(yàn)有釉磚耐磨的介質(zhì)要達(dá)到莫氏硬度9級(jí)（剛玉），有釉磚的耐磨程度也不是單純靠劃幾下來(lái)檢測(cè)的，按多少轉(zhuǎn)出現(xiàn)磚面磨損來(lái)分等級(jí)。

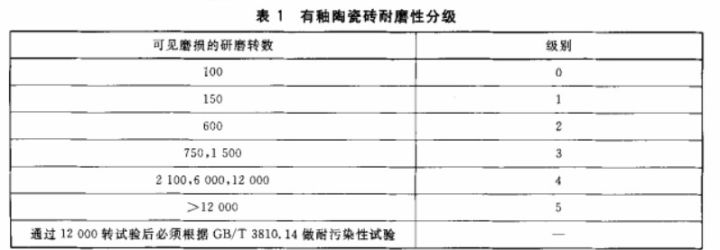

0級(jí)→100轉(zhuǎn)見(jiàn)磨損，1級(jí)→150轉(zhuǎn)見(jiàn)磨損，2級(jí)→600轉(zhuǎn)見(jiàn)磨損，3級(jí) →750、1500轉(zhuǎn)見(jiàn)磨損，這些都不太適合地面。

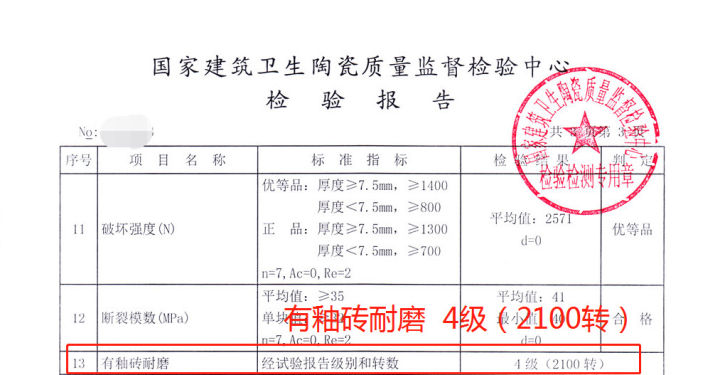

多數(shù)有釉磚是4級(jí)→2100、6000、12000轉(zhuǎn)見(jiàn)磨損，家里隨便用。

5級(jí)→12000轉(zhuǎn)見(jiàn)磨損），主要是公共場(chǎng)所用，家里沒(méi)必要用。

再說(shuō)無(wú)釉磚-耐磨深度。

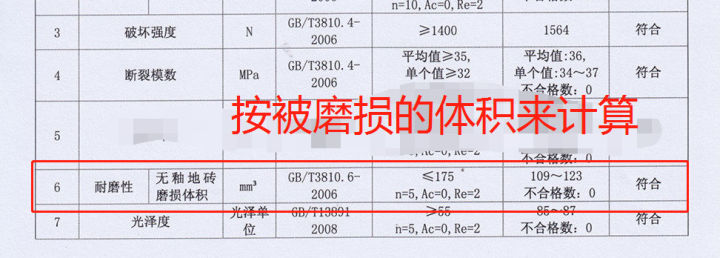

還是用剛玉級(jí)介質(zhì)，磨150轉(zhuǎn)后，計(jì)算被磨損的體積≤175mm3為合格。

自己一般沒(méi)法檢測(cè)，目前有點(diǎn)名氣的品牌磚，在耐磨方面一般都是合格的。

⑤平整

瓷磚不平影響鋪貼效果，還會(huì)造成空鼓等。

自己檢查的方法很簡(jiǎn)單，收貨后可以搬幾塊瓷磚，在平整的地方拼在一起，摸下瓷磚接縫處，看是不是平滑，有沒(méi)有起伏不平的感覺(jué)。

⑥規(guī)格

瓷磚有各種各樣的尺寸。特別是很多企業(yè)為了凸顯實(shí)力，動(dòng)不動(dòng)就搞1米多的大板。

我們經(jīng)常見(jiàn)大尺寸瓷磚（如大廈內(nèi)）都是用特殊的干掛工藝來(lái)實(shí)現(xiàn)的，并非普通的水泥砂漿或者黏貼劑薄貼。

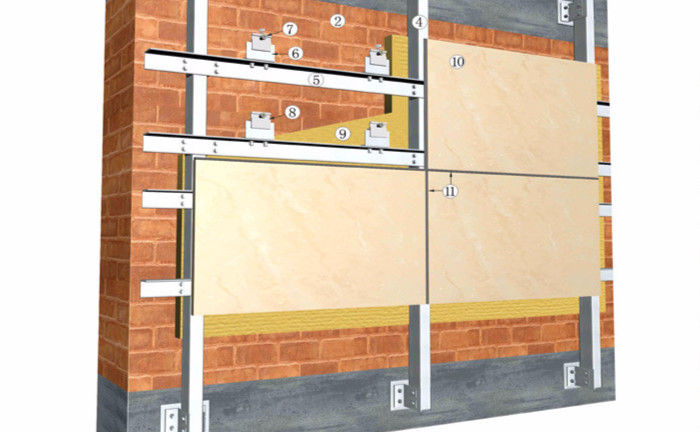

干掛工藝示意圖
