測試內容

1、開關的外觀如何，是否真的是無框？

2、開關的材質好不好？

3、開關打開和閉合的厚度

4、開關的聲音

5、開關的接線方式是啥？

6、翹板、撥桿、銀觸點到底用了什么材料，質量好不好？

叁

測評過程

好啦，那我們的測評就開始了，這篇文章雖然有點長，但卻是十足的干貨，希望能為你選擇無邊框開關有個參考

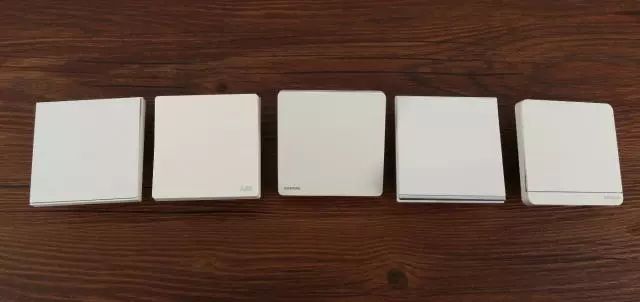

首先是20元-40元無邊框單開開關出場，依次是西蒙、ABB、西門子、羅格朗、施耐德

開關的外觀如何，是否真的無框

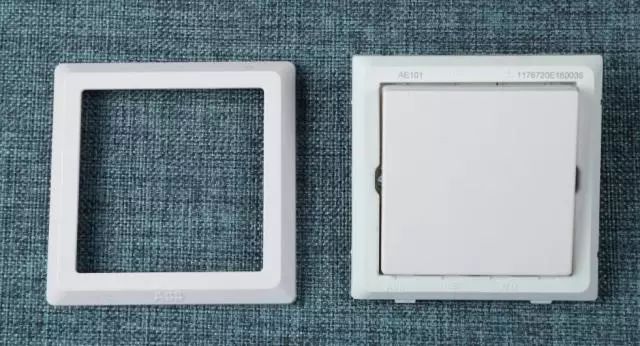

很多廠家都說自己的開關是無框架，那到底什么是無框架呢，我找了ABB德靜有框架開關和ABB軒致無框架開關比較下

德靜系列，結構是框架、翹板、底座

軒致系列，只有翹板和底座

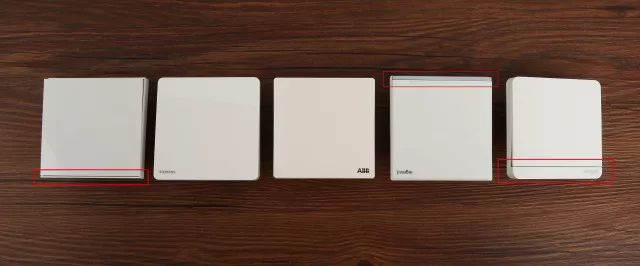

但是嚴格意義上來說，一些面板在設計上并不能完全稱得上無邊框，比如西蒙、羅格朗和施耐德的開關，西蒙開關兩端可以很明顯的看出兩條窄窄的縫，而施耐德的按鍵下面是有一個這樣的臺階的、羅格朗下面有一個銀色的裝飾邊

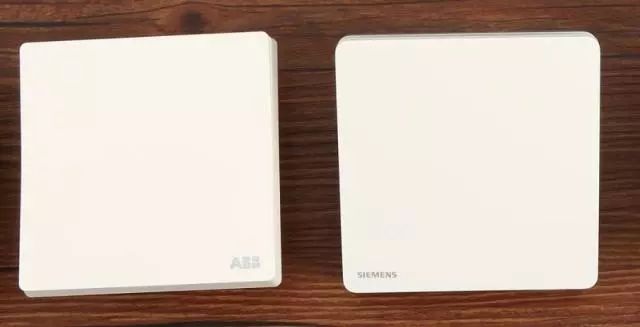

在看下西門子的睿致和ABB的軒致系列，面板是全面覆蓋底座的，我個人比較喜歡這種平整的，這個看個人選擇。

開關的材質好不好

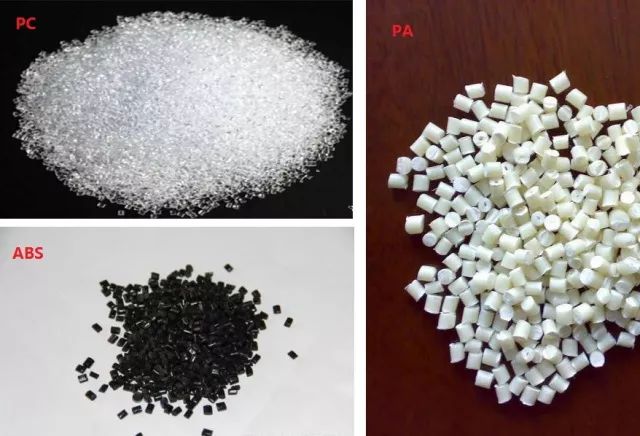

開關的材質一般有PC、尼龍66和ABS，PC的手感很細膩，有質感，耐熱、耐老化，長期使用也不會變色。最主要的是PC料阻燃性十分突出，能夠長期經受住電弧的燒蝕。尼龍66和ABS在阻燃性上要比PC差一些，ABS的料比較脆，容易老化變色，從好到差依次是PC、尼龍66、ABS

好的開關面板材質，你在上手摸的時候就能感覺到，是很光滑厚重的很有質感，顏色是那種牛奶白，差的材質就比較單薄，顏色也是那種慘白色

好啦那我們就看下這幾款開關插座的材質如何吧

1、西門子

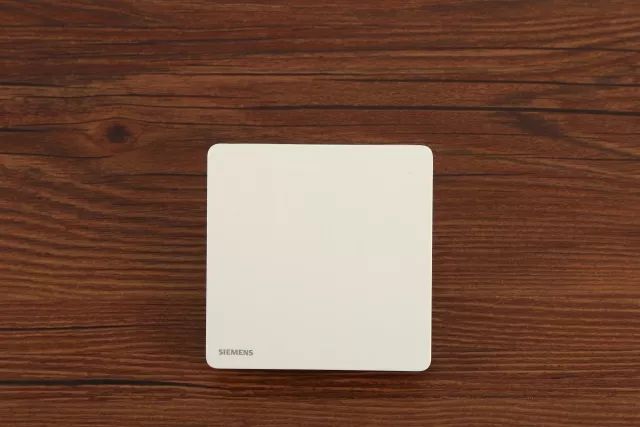

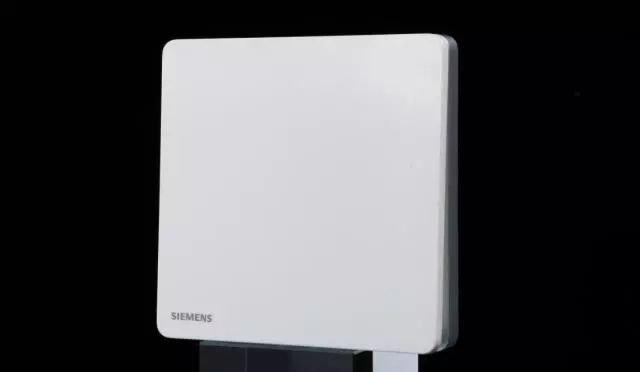

不愧是西門子的高端系列，睿致的翹板很厚重，手感很舒服，LOGO在左下角，也不怎么突出，翹板后面有四個卡扣，扣的不緊，還是非常方便拆卸的

睿致的輪廓是方正的，但是開關的四角有做鈍化，比較圓潤，對于有寶寶的家庭來說，這樣不鋒利的邊框可以避免寶寶受傷。

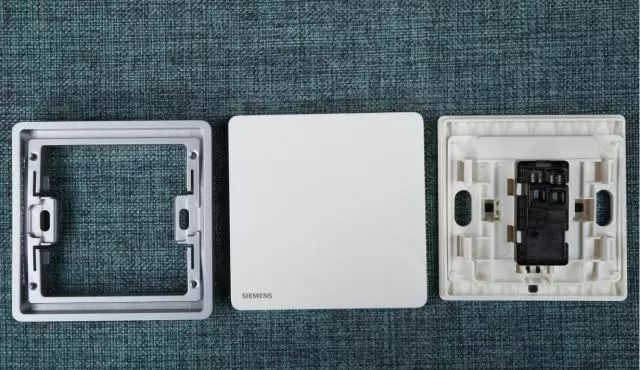

后座的框架外面是一圈銀色邊框，中間是白色，拿到實物以后，其實我發現那個銀色框架看起來不太有質感，遠遠沒有翹板感覺好，不知道用的是不是PC

咨詢了客服說“西門子睿致系列象牙白鈦銀單開一控開關”這個系列就長這樣，我記得睿致系列有個后座是全白，相比較感覺比這個銀白拼色的要好一些

兩個做下對比

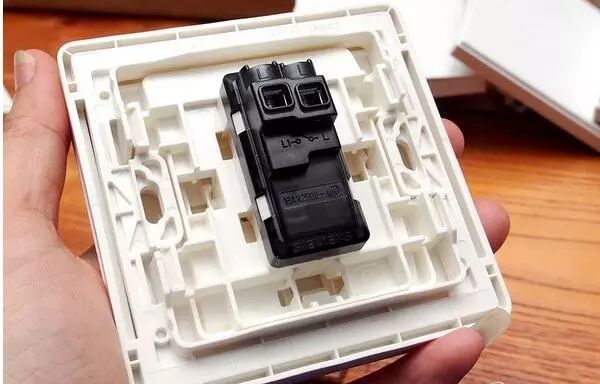

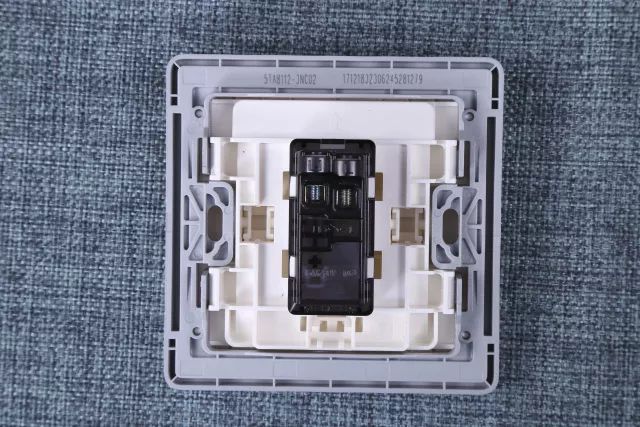

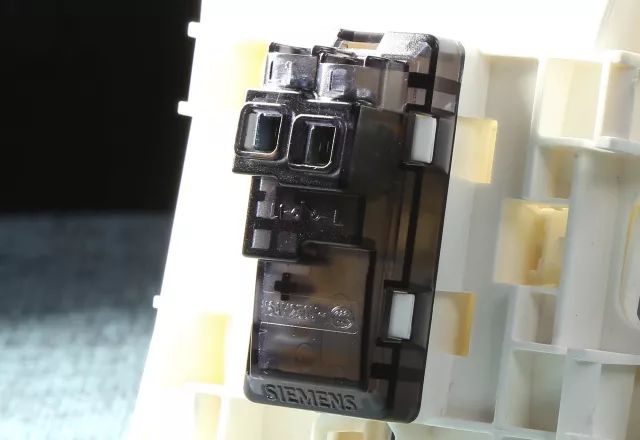

睿致后座是透明的PC料，略加了點灰色的色母，但是看起來還是有透明效果的，質地堅硬，卡扣扣的很緊，拆了半小時才把后座拆開，心疼抱抱自己

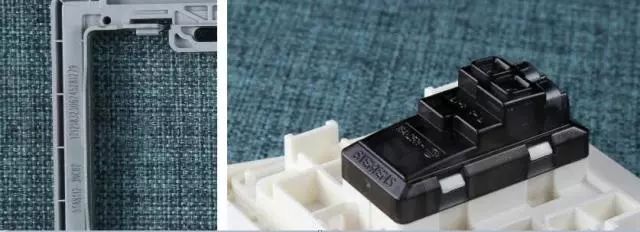

然后就是產品的各種標識，3C啊這些，至于開關用什么材料的標識（比如翹板用PC，就標個PC這種）找了半天也沒找到

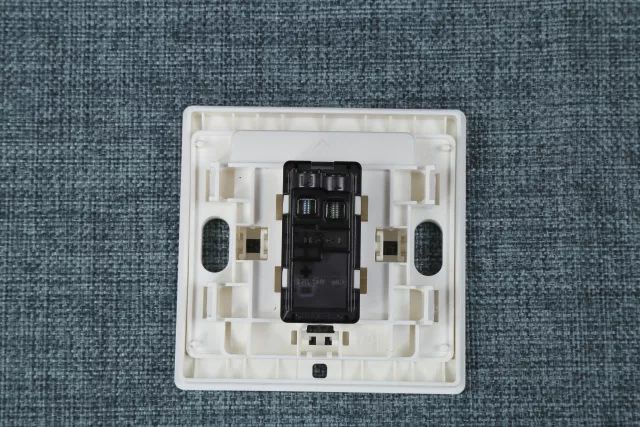

西門子的后座支撐結構是這樣，相對于蜂窩狀的支撐結構來說要相對的差一些

2、ABB

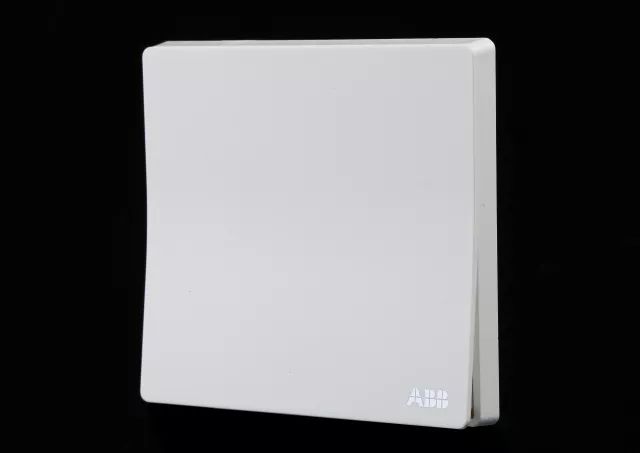

ABB做工一直挺足的，這次的也不例外，拿到手就感覺挺厚重，顏色不是很白，有點暗，類似于牛奶白那種感覺，LOGO右下方，銀色的，整個開關是一種梯形的，卡扣有六個，也容易拆，一扣就下來了

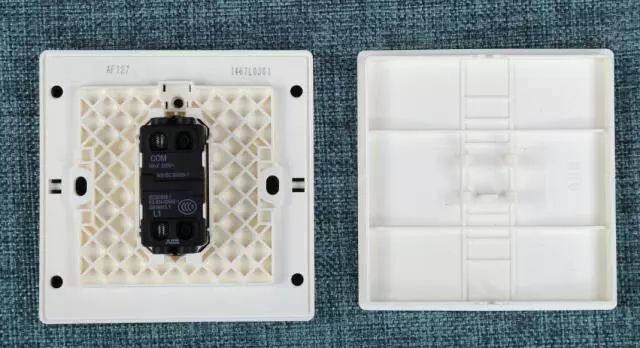

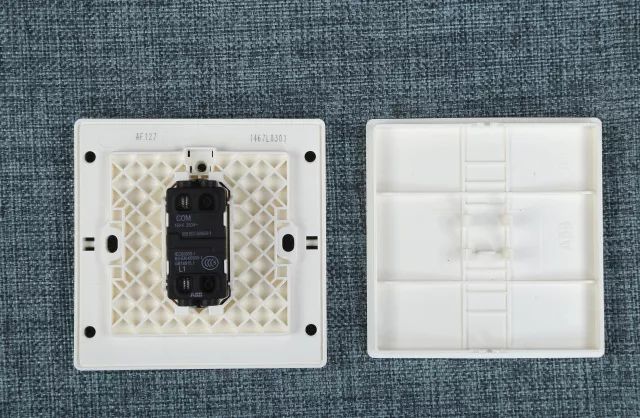

后座框架的顏色和翹板一樣，就是翹板做了拋光，更光滑漂亮，后座是黑色PC，拆的時候也很難拆

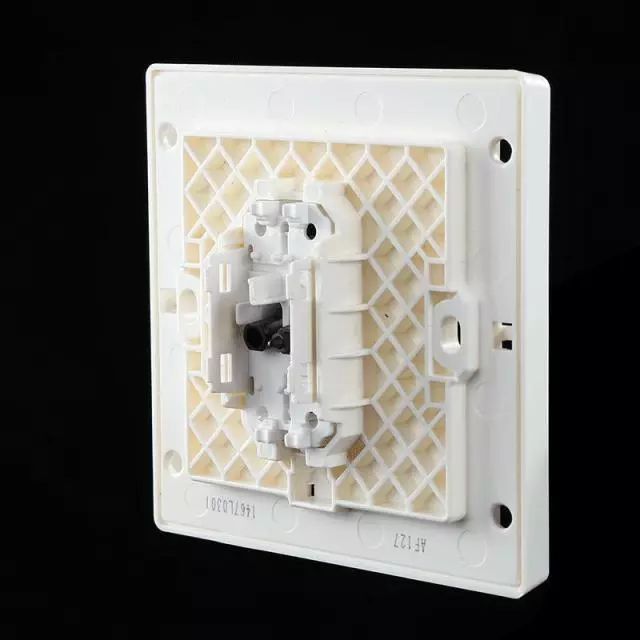

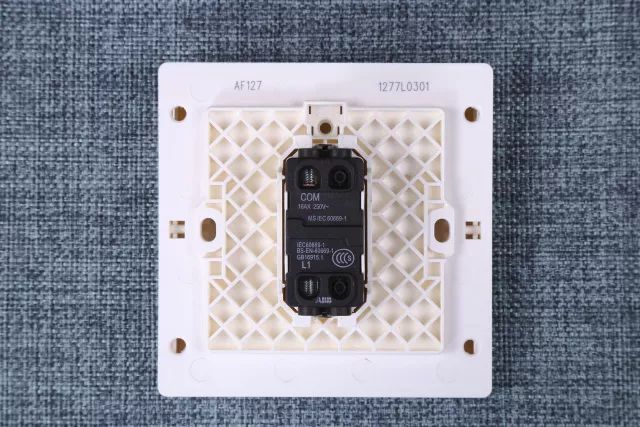

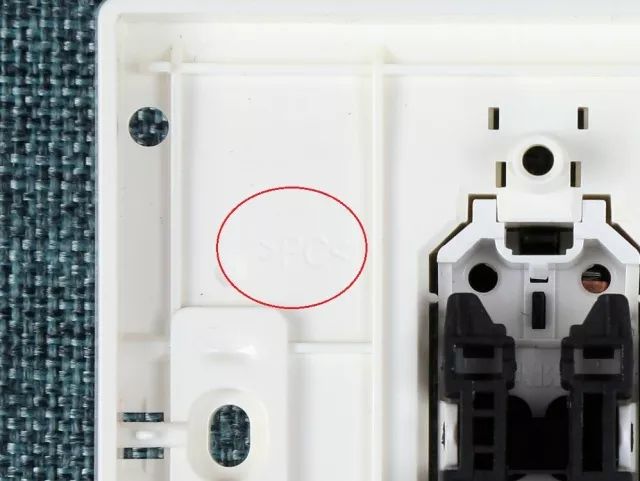

各種標志都有，另外材料是用的什么料的標志也有，另外ABB的后座支撐架是蜂窩狀的，這個要比西門子更穩固一些

軒致系列的輪廓是梯形的，同樣邊緣也做了鈍化處理，不鋒利，而且它的按鍵是折面設計的，無論開還是關，按鍵都和底座平行貼合

3、施耐德

施耐德的材質也很厚實、顏色要比ABB白一點，LOGO在右下角，淡淡的顏色印上去的，不顯眼，翹板下面做的是臺階式的設計

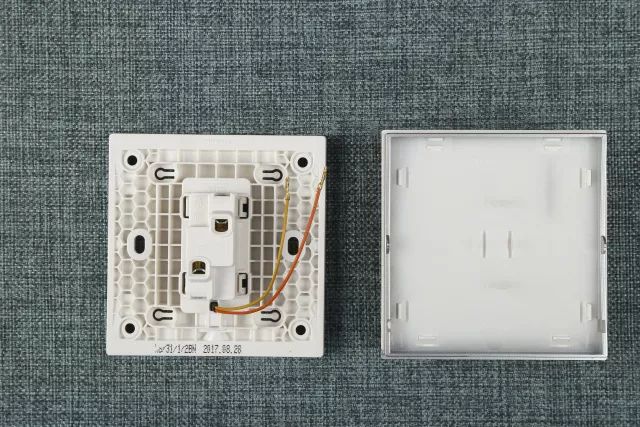

底座標識俱全，材料標識沒有，底座框架和底座都是白色的，底座框架做的蜂窩式設計，更加的穩固

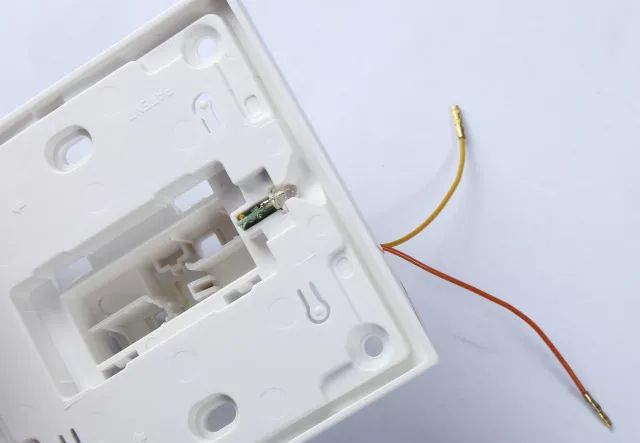

另外施耐德繹尚這款是帶LED燈，燈的位置在開關的下方

4、羅格朗

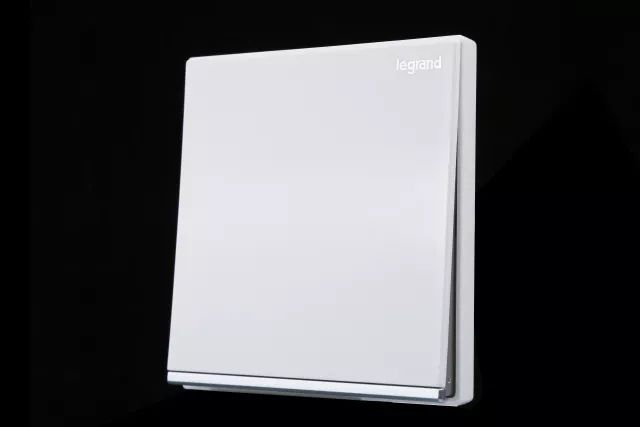

羅格朗仕典它長的是什么樣呢？從外觀上看翹板好像就是白色鑲銀邊的，但是你打開就會發現其實是白色翹板下面是一個透明有點發暗的板扣在一起的，當你打開面板漏出的邊是銀色的

這個設計說不上好不好，但是銀色注色在塑料上，很容易造成一種廉價的感覺，就像上面的西門子一樣

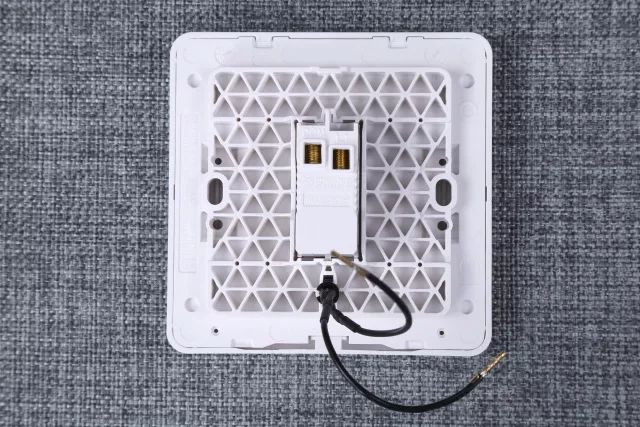

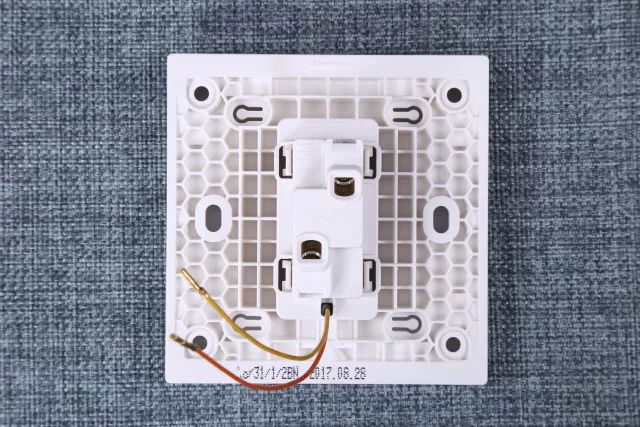

后座和后座框架是白色的，至于材料是什么，我依舊沒有在開關上找到相關的標識，其他的標識是有的，后座框架是蜂窩狀的，穩定性好，另外這一款也是帶LED燈的，燈的位置也在開關下方

5、西蒙

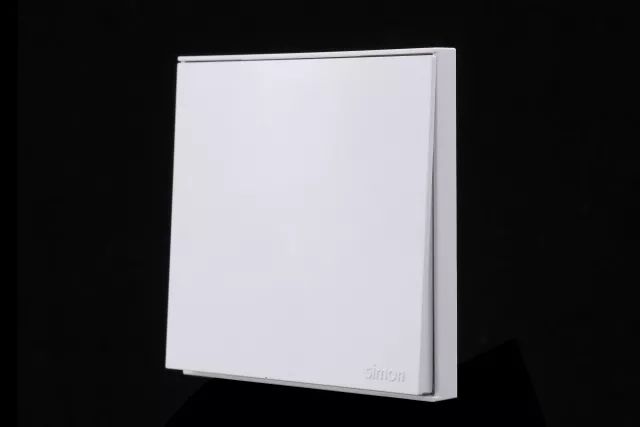

西蒙是這些插座里，讓我感到比較失望的一個，它的翹板、后座框架、后座都是白色的，顏色和施耐德、羅格朗差不多，但是拿到手里，感覺太薄了，而且里面零件好像沒安裝緊似的，你搖一搖，有東西晃動的聲音

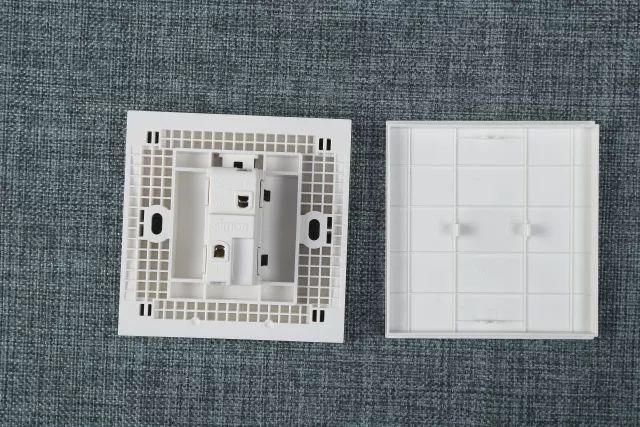

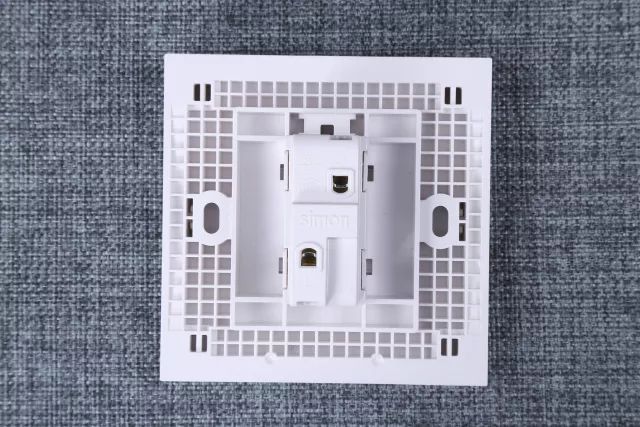

其他標識都有，材料的標識沒看到，后座框架是蜂窩狀，穩定性也可以

西蒙的開關邊緣沒有做鈍化，是直角的設計，不帶LED

開關打開和閉合的厚度

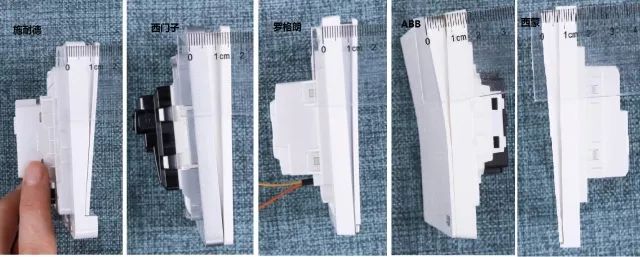

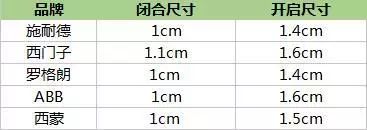

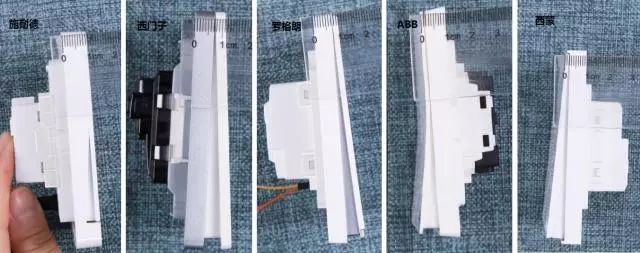

無邊框的設計，有一個弊端，就是開關的厚度會比較感人，所以我們就把這些開關的厚度測量了下，做了個對比表

品牌依次是施耐德、西門子、羅格朗、ABB、西蒙

這是開關閉合狀態

這是開關打開狀態

開關的聲音

開關的聲音，我們做了個短視頻，大家可以感受下這幾個品牌開關的聲音，有些比較沉，有的就比較脆有點吵

接線方式

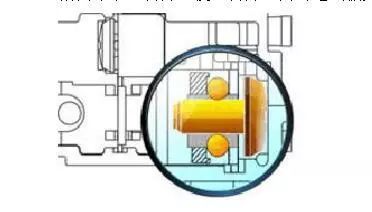

目前現在比較普遍的開關接線方式有四種：螺絲壓線、壓線板壓線、快速接線和鞍型端子接線這四種。

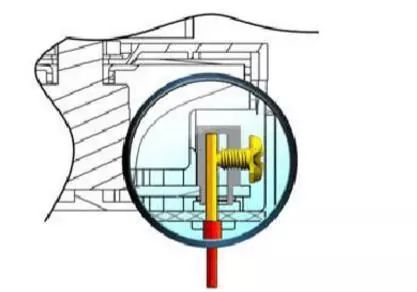

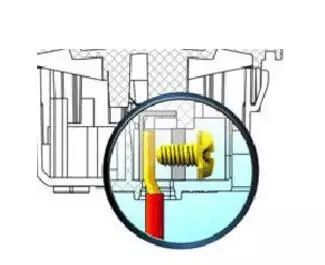

螺絲壓線的優點是接線方便、牢靠，不容易脫扣，缺點是螺釘尖頭容易壓傷電線（現在一些廠家也漸漸把螺絲的尖頭改成平頭）

壓線板壓線的好處是可以避免損傷導線。缺點是線不能太粗，不然壓不進去。

快速接線就是接線快，安裝方便（不需要擰螺絲）。但單向插入比較方便，而反向拔出就難了

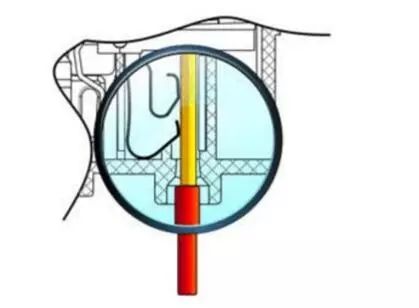

鞍型端子接線方式的優點是接線孔大，方便了接線。其缺點是，粗細線要纏繞后才能壓緊，相對于其他幾種方式來說，鞍型端子接線不容易傷電線，是比較好的接線方式

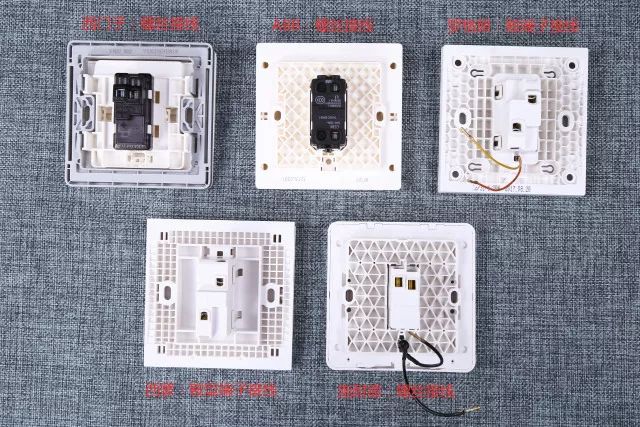

那我們看下這幾款開關的接線方式:

在接線方式上，西門子、ABB和施耐德使用了螺絲接線，西蒙和羅格朗選用了較好的鞍型端子接線

撥桿、銀觸點到底用了什么材料？

看過了開關外面的結構，我們?cè)诳匆幌逻@些開關里面到底長什么樣？

1、西門子

這是西門子的內部結構，撥桿、載流件、銀翹點

用手按了下?lián)軛U，彈力還是可以的，撥桿上有一圈潤滑油，別看圍了一圈黃黃的東西看起來挺丑的，但是用處卻很大，雖然很多撥桿有自潤滑功能，但是那也是以犧牲撥桿壽命為代價的，所以很多的開關拆開都會有一攤這樣的東西，為的是增加撥桿的潤滑功能，延長它的使用壽命

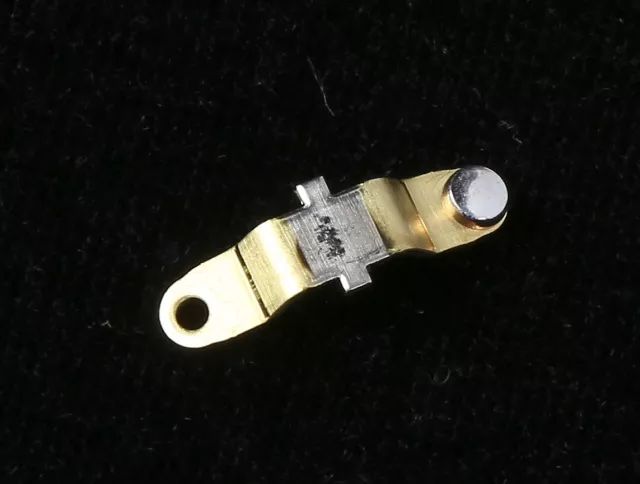

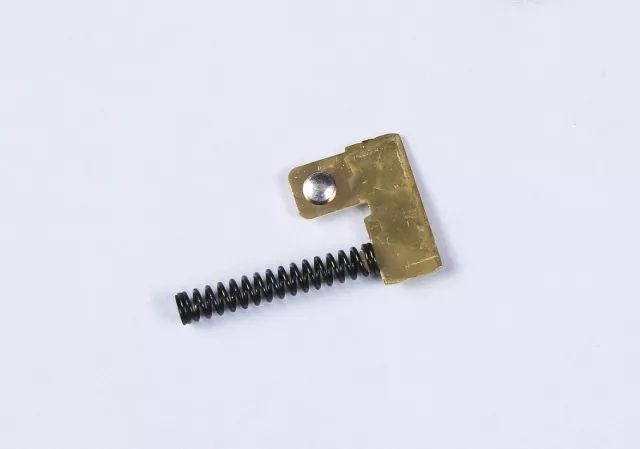

這是西門子的銀觸點，看不出什么材質，然后連接觸點的板子應該是某種銅，紫銅或者黃銅

2、ABB

我們看下ABB的結構

這是ABB的撥嘴，我用手撥了下彈性還是可以的，做工也不錯，沒有粗糙的切割，整個撥嘴很光滑

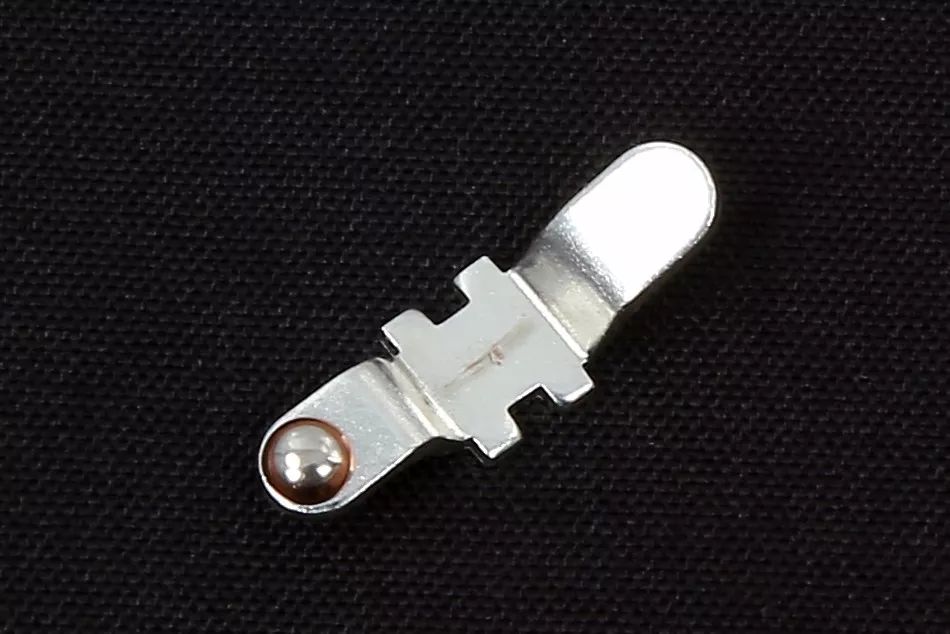

這是ABB的銀觸點官方資料說是稀土合金。據說是國內家。可做大電流的觸點，連接觸點的板子做的是銅鍍銀，這個比直接用銅導電性好

3、施耐德

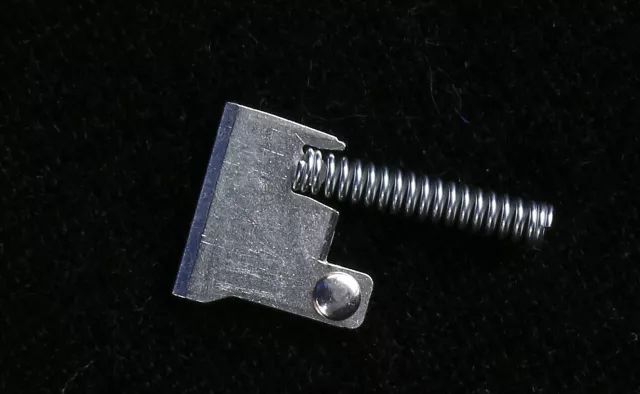

拆開施耐德開關的后座，我發現它的翹板是這樣的，這種銀觸點結構更省零件，不需要像前面兩個銀觸點那樣需要滑塊，不過這種分?jǐn)嗨俣嚷?，完全靠彈簧扭，只能滿足10A、16A的電流，在大點就不行了，容易造成開關拉弧

在看下做工，施耐德銀翹點的做工是可以的，切割的都很細致，也很厚實，連接觸點的板子材質和ABB的一樣，里面是銅，外面鍍一層銀

4、羅格朗

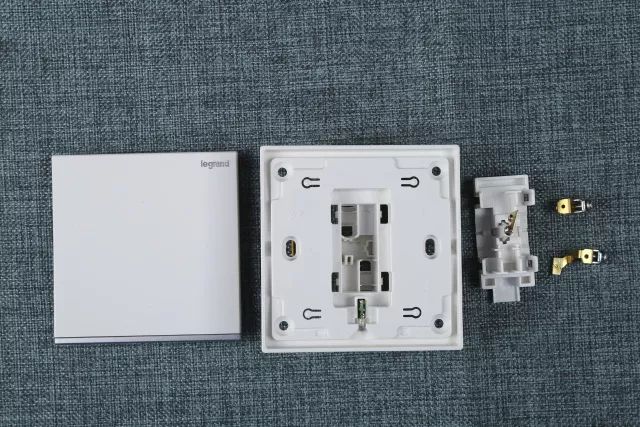

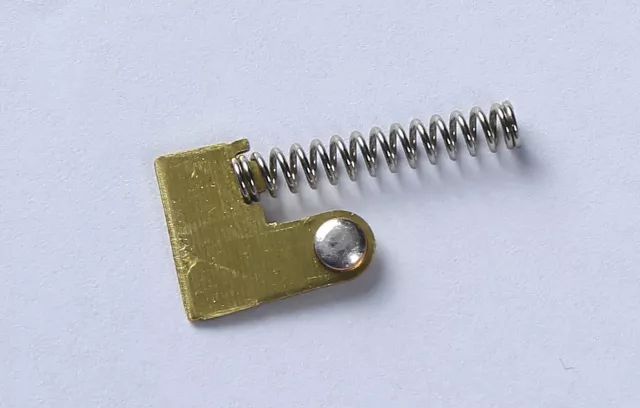

這是羅格朗拆解的圖片，羅格朗的翹板和施耐德的結構是一樣的，但是連接觸點的板子明顯和施耐德的不一樣，材質應該是普通的銅

5、西蒙

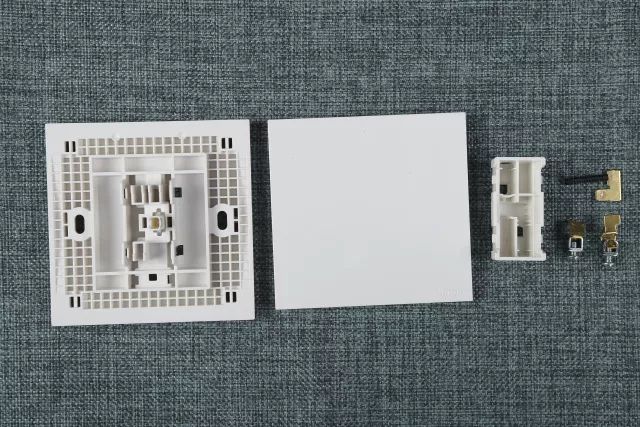

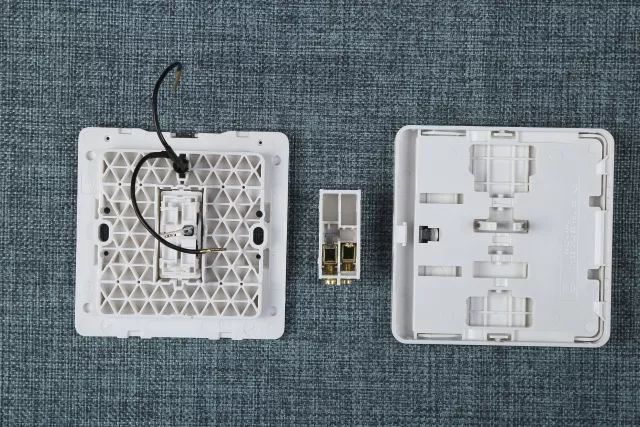

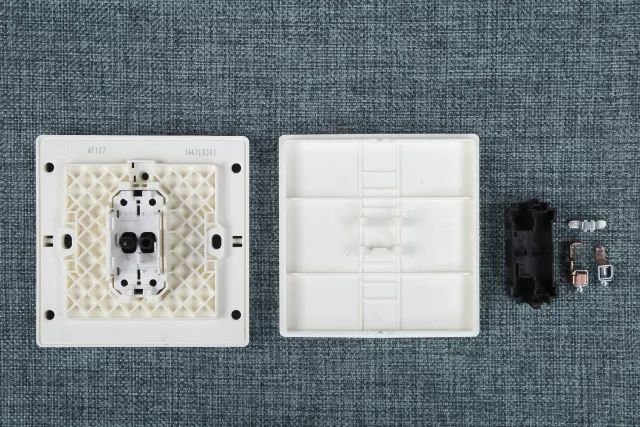

這是西蒙的拆解圖，順便提一下這些開關里面西蒙真的很好拆，沒怎么費勁就拆開了

這是西蒙的內部結構，顏色和羅格朗差不多，做工同樣比較粗糙，連接觸點的板子應該用的是一般的銅材料
